NIO040

Ud

Sellado impermeabilizante exterior de junta perimetral entre pasamuros y conducto de instalaciones, en cerramiento de fachada.

8,89€

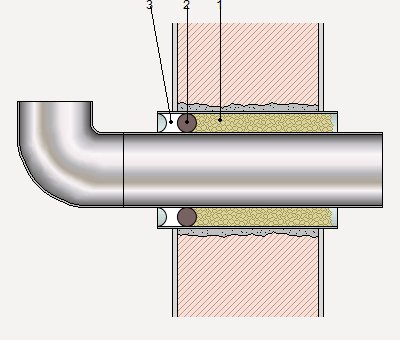

Sellado impermeabilizante exterior de junta perimetral de 15 mm de anchura, entre pasamuros de PVC de 90 mm de diámetro y conducto de instalaciones alojado en su interior, con masilla elastómera monocomponente a base de poliuretano, MasterSeal NP 474 "Master Builders Solutions", de color blanco, sobre cordón de polietileno expandido de celdas cerradas, de sección circular de 20 mm de diámetro, MasterSeal 920 "Master Builders Solutions", colocado a una profundidad de al menos 2 cm del borde exterior del pasamuros que habrá sido fijado previamente, con mortero de cemento hidrófugo, en el interior de una abertura practicada en el cerramiento de fachada de hasta 40 cm de espesor, y posterior inyección de espuma de poliuretano por la parte interior contra el fondo de la junta.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt15bas010B

m

Cordón de polietileno expandido de celdas cerradas, de sección circular de 20 mm de diámetro, MasterSeal 920 "Master Builders Solutions", para el relleno de fondo de junta.

0,283

0,17

0,05

mt15bas030m

Ud

Cartucho de masilla elastómera monocomponente a base de poliuretano, MasterSeal NP 474 "Master Builders Solutions", de color blanco, de 600 ml, tipo F-25 HM según UNE-EN ISO 11600, de alta adherencia y de endurecimiento rápido, con elevadas propiedades elásticas, resistencia a la intemperie, al envejecimiento y a los rayos UV, apta para estar en contacto con agua potable, dureza Shore A aproximada de 35 y alargamiento en rotura > 600%, según UNE-EN ISO 11600.

0,071

6,58

0,47

mt36tvg010ea

m

Tubo de PVC, de 90 mm de diámetro y 1,2 mm de espesor.

0,500

1,95

0,98

mt08aaa010a

m³

Agua.

0,006

1,50

0,01

mt09mif010ka

t

Mortero industrial para albañilería, de cemento, color gris, con aditivo hidrófugo, categoría M-10 (resistencia a compresión 10 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,006

57,83

0,35

mt13blw110b

Ud

Aerosol de 750 cm³ de espuma de poliuretano, de 22,5 kg/m³ de densidad, 140% de expansión, 18 N/cm² de resistencia a tracción y 20 N/cm² de resistencia a flexión, conductividad térmica 0,04 W/(mK), estable de -40°C a 100°C; para aplicar con cánula; según UNE-EN 13165.

0,320

7,20

2,30

Subtotal materiales:

4,16

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,109

21,41

2,33

mo112

h

Peón especializado construcción.

0,109

20,43

2,23

Subtotal mano de obra:

4,56

3

Costes directos complementarios

%

Costes directos complementarios

2,000

8,72

0,17

Coste de mantenimiento decenal: 14,22€ en los primeros 10 años.

Costes directos (1+2+3):

8,89

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 13165:2012+A2:2016

14.10.2016

14.10.2017

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de espuma rígida de poliuretano (PU). Especificación.

UNIDAD DE OBRA NIO040: SELLADO IMPERMEABILIZANTE EXTERIOR DE JUNTA PERIMETRAL ENTRE PASAMUROS Y CONDUCTO DE INSTALACIONES, EN CERRAMIENTO DE FACHADA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto la masilla elástica a base de poliuretano con materiales bituminosos.

CARACTERÍSTICAS TÉCNICAS

Sellado impermeabilizante exterior de junta perimetral de 15 mm de anchura, entre pasamuros de PVC de 90 mm de diámetro y conducto de instalaciones alojado en su interior, con masilla elastómera monocomponente a base de poliuretano, MasterSeal NP 474 "Master Builders Solutions", de color blanco, sobre cordón de polietileno expandido de celdas cerradas, de sección circular de 20 mm de diámetro, MasterSeal 920 "Master Builders Solutions", colocado a una profundidad de al menos 2 cm del borde exterior del pasamuros que habrá sido fijado previamente, con mortero de cemento hidrófugo, en el interior de una abertura practicada en el cerramiento de fachada de hasta 40 cm de espesor, y posterior inyección de espuma de poliuretano por la parte interior contra el fondo de la junta.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Perforación del muro. Fijación del pasamuros. Colocación del conducto en el interior del pasamuros. Relleno del fondo de junta. Inyección de la espuma de poliuretano. Aplicación de la masilla. Remates del revestimiento exterior del cerramiento en su encuentro con el pasamuros.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 03

Plástico.

0,053

0,088

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,003

0,002

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,113

0,075

Residuos generados:

0,169

0,166

15 01 01

Envases de papel y cartón.

0,051

0,068

17 02 03

Plástico.

0,007

0,012

17 02 01

Madera.

0,034

0,031

15 01 04

Envases metálicos.

0,048

0,080

Envases:

0,140

0,191

Total residuos:

0,309

0,356
