EHX005

m²

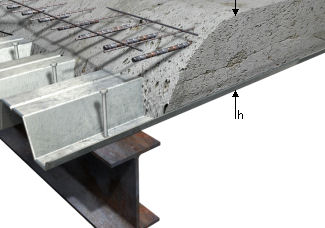

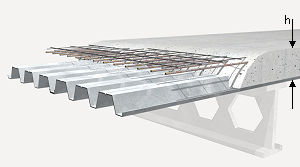

Losa mixta con chapa colaborante.

101,30€

Losa mixta de 10 cm de canto, con chapa colaborante de acero galvanizado con forma grecada, de 0,75 mm de espesor, 44 mm de altura de perfil y 172 mm de intereje, 10 conectores soldados de acero galvanizado, de 19 mm de diámetro y 81 mm de altura y hormigón armado realizado con hormigón HA-25/F/20/XC2 fabricado en central, y vertido con cubilote, volumen total de hormigón 0,062 m³/m²; acero UNE-EN 10080 B 500 S, con una cuantía total de 1 kg/m²; y malla electrosoldada ME 15x30 Ø 6-6 B 500 T 6x2,20 UNE-EN 10080; apoyado todo ello sobre estructura metálica. Incluso piezas angulares para remates perimetrales y de voladizos, tornillos para fijación de las chapas, alambre de atar, separadores y agente filmógeno MasterKure 215 WB "Master Builders Solutions", para el curado de hormigones y morteros. El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye la estructura metálica.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07pcl010aacba

m²

Perfil de chapa de acero galvanizado con forma grecada, de 0,75 mm de espesor, 44 mm de altura de perfil y 172 mm de intereje, 7 a 8 kg/m² y un momento de inercia de 30 a 40 cm4.

1,050

28,94

30,39

mt07pcl020

m

Pieza angular de chapa de acero galvanizado, para remates perimetrales y de voladizos.

0,040

27,20

1,09

mt07pcl030

Ud

Tornillo autotaladrante rosca-chapa, para fijación de chapas.

6,000

0,35

2,10

mt07aco020i

Ud

Separador homologado para losas.

3,000

0,09

0,27

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

1,000

1,60

1,60

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,028

1,50

0,04

mt07ame010h

m²

Malla electrosoldada ME 15x30 Ø 6-6 B 500 T 6x2,20 UNE-EN 10080.

1,150

3,53

4,06

mt10haf010ctms

m³

Hormigón HA-25/F/20/XC2, fabricado en central.

0,065

92,20

5,99

mt07cem040a

Ud

Conector de acero galvanizado con cabeza de disco, de 19 mm de diámetro y 81 mm de altura, para fijar a estructura de acero mediante soldadura a la chapa colaborante.

10,000

1,52

15,20

mt08cur020d

l

Agente filmógeno MasterKure 215 WB "Master Builders Solutions", para el curado de hormigones y morteros.

0,150

1,61

0,24

Subtotal materiales:

60,98

2

Equipo y maquinaria

mq08sol030

h

Equipo y elementos auxiliares para soldadura de conectores.

0,580

19,68

11,41

Subtotal equipo y maquinaria:

11,41

3

Mano de obra

mo047

h

Oficial 1ª montador de estructura metálica.

0,764

22,27

17,01

mo094

h

Ayudante montador de estructura metálica.

0,296

21,15

6,26

mo043

h

Oficial 1ª ferrallista.

0,043

22,27

0,96

mo090

h

Ayudante ferrallista.

0,040

21,15

0,85

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,017

22,27

0,38

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,069

21,15

1,46

Subtotal mano de obra:

26,92

4

Costes directos complementarios

%

Costes directos complementarios

2,000

99,31

1,99

Coste de mantenimiento decenal: 6,08€ en los primeros 10 años.

Costes directos (1+2+3+4):

101,30

UNIDAD DE OBRA EHX005: LOSA MIXTA CON CHAPA COLABORANTE.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

La zona de soldadura no se pintará. No se pondrá en contacto directo el acero con otros metales ni con yesos.

CARACTERÍSTICAS TÉCNICAS

Losa mixta de 10 cm de canto, con chapa colaborante de acero galvanizado con forma grecada, de 0,75 mm de espesor, 44 mm de altura de perfil y 172 mm de intereje, 10 conectores soldados de acero galvanizado, de 19 mm de diámetro y 81 mm de altura y hormigón armado realizado con hormigón HA-25/F/20/XC2 fabricado en central, y vertido con cubilote, volumen total de hormigón 0,062 m³/m²; acero UNE-EN 10080 B 500 S, con una cuantía total de 1 kg/m²; y malla electrosoldada ME 15x30 Ø 6-6 B 500 T 6x2,20 UNE-EN 10080; apoyado todo ello sobre estructura metálica. Incluso piezas angulares para remates perimetrales y de voladizos, tornillos para fijación de las chapas, alambre de atar, separadores y agente filmógeno MasterKure 215 WB "Master Builders Solutions", para el curado de hormigones y morteros.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

Ejecución: UNE-EN 1994. Eurocódigo 4: Proyecto de estructuras mixtas de hormigón y acero.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye la estructura metálica.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,099

0,047

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,194

0,129

Residuos generados:

0,293

0,176

15 01 01

Envases de papel y cartón.

1,123

1,497

17 02 03

Plástico.

0,484

0,807

Envases:

1,607

2,304

Total residuos:

1,900

2,480
