EMY230

Ud

Reparación de elemento de forjado de madera, mediante prótesis de mortero a base de resina epoxi y armadura.

162,11€

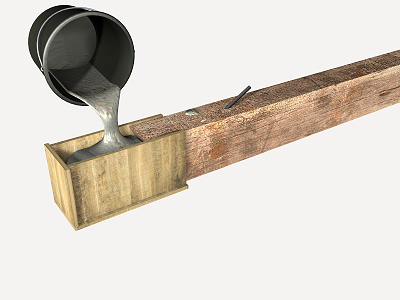

Reparación de extremo de vigueta de forjado de madera, eliminando la zona deteriorada y colocando una prótesis de 10x15x50 cm de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, MasterFlow 150 "Master Builders Solutions", armado con 4 barras corrugadas de fibra de vidrio reforzada con resina de poliéster, de 0,6 m de longitud cada una y 12 mm de diámetro, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, MasterFlow 920 AN "Master Builders Solutions", de altas resistencias, aplicada en los taladros realizados en la parte sana de la madera, previa aplicación de lechada del mismo mortero epoxi en la superficie de madera. Montaje y desmontaje del sistema de encofrado de la zona que requiere la prótesis. Montaje y desmontaje de apeo.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt08ema050b

m³

Madera para encofrar, de 26 mm de espesor.

0,006

385,00

2,31

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,100

1,50

0,15

mt08var060

kg

Puntas de acero de 20x100 mm.

0,050

8,75

0,44

mt08dba010d

l

Agente desmoldeante, a base de aceites especiales, emulsionable en agua, para encofrados metálicos, fenólicos o de madera.

0,030

1,80

0,05

mt50spa050m

m³

Tablón de madera de pino, dimensiones 20x7,2 cm.

0,001

439,20

0,44

mt50spa101

kg

Clavos de acero.

0,053

1,87

0,10

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,014

19,25

0,27

mt26reh100f

Ud

Cartucho de 380 ml de resina epoxi-acrilato, libre de estireno, MasterFlow 920 AN "Master Builders Solutions", de dos componentes, con dosificador y boquilla de mezcla automática, para anclajes estructurales verticales y horizontales.

0,585

15,67

9,17

mt07cef010f

m

Barra corrugada de fibra de vidrio reforzada con resina de poliéster, de 12 mm de diámetro, con superficie arenada como mejora de la adherencia, para armado y refuerzo estructural.

2,400

8,93

21,43

mt09reh321d

kg

Mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, MasterFlow 150 "Master Builders Solutions", con endurecedor amínico, sin retracción, de elevada resistencia mecánica, impermeable al agua y con alta resistencia a los agentes químicos, para anclajes y rellenos, según UNE-EN 1504-6.

12,750

6,67

85,04

Subtotal materiales:

119,40

2

Equipo y maquinaria

mq09sie010

h

Motosierra a gasolina, de 50 cm de espada y 2 kW de potencia.

0,063

3,36

0,21

Subtotal equipo y maquinaria:

0,21

3

Mano de obra

mo020

h

Oficial 1ª construcción.

0,862

21,41

18,46

mo112

h

Peón especializado construcción.

0,493

20,43

10,07

mo058

h

Ayudante carpintero.

0,266

20,46

5,44

mo113

h

Peón ordinario construcción.

0,266

20,10

5,35

Subtotal mano de obra:

39,32

4

Costes directos complementarios

%

Costes directos complementarios

2,000

158,93

3,18

Coste de mantenimiento decenal: 6,48€ en los primeros 10 años.

Costes directos (1+2+3+4):

162,11

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 1504-6:2006

1.6.2007

1.1.2009

1/2+/3/4

Productos y sistemas para la protección y reparación de estructuras de hormigón. Definiciones, requisitos, control de calidad y evaluación de la conformidad. Parte 6: Anclajes de armaduras de acero.

UNIDAD DE OBRA EMY230: REPARACIÓN DE ELEMENTO DE FORJADO DE MADERA, MEDIANTE PRÓTESIS DE MORTERO A BASE DE RESINA EPOXI Y ARMADURA.

CARACTERÍSTICAS TÉCNICAS

Reparación de extremo de vigueta de forjado de madera, eliminando la zona deteriorada y colocando una prótesis de 10x15x50 cm de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, MasterFlow 150 "Master Builders Solutions", armado con 4 barras corrugadas de fibra de vidrio reforzada con resina de poliéster, de 0,6 m de longitud cada una y 12 mm de diámetro, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, MasterFlow 920 AN "Master Builders Solutions", de altas resistencias, aplicada en los taladros realizados en la parte sana de la madera, previa aplicación de lechada del mismo mortero epoxi en la superficie de madera. Montaje y desmontaje del sistema de encofrado de la zona que requiere la prótesis. Montaje y desmontaje de apeo.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Instalación del apeo. Corte de la zona dañada y saneado. Ejecución de los taladros en la madera sana. Montaje del sistema de encofrado. Sellado del encofrado. Colocación de las barras corrugadas en los taladros. Vertido del mortero. Relleno de los taladros con resina. Desmontaje del sistema de encofrado. Desmontaje y retirada del apeo. Retirada y acopio de escombros. Carga de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,988

0,898

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,012

0,008

17 04 05

Hierro y acero.

0,139

0,066

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,080

0,053

Residuos generados:

1,219

1,026

15 01 01

Envases de papel y cartón.

0,179

0,239

17 02 03

Plástico.

0,155

0,258

17 02 01

Madera.

0,013

0,012

Envases:

0,347

0,509

Total residuos:

1,566

1,535
