EMY240

Ud

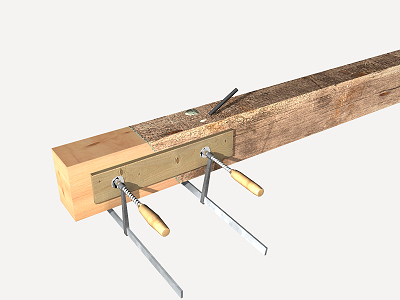

Reparación de elemento de forjado de madera, mediante prótesis de madera y armadura.

72,57€

Reparación de extremo de vigueta de forjado de madera, eliminando la zona deteriorada y colocando una prótesis de 10x15x50 cm de madera aserrada de abeto (Abies alba), acabado cepillado, para aplicaciones estructurales, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, adherida a la madera sana mediante resina epoxi-acrilato, libre de estireno, MasterFlow 920 AN "Master Builders Solutions". Unión de la prótesis y el resto de la madera sana mediante 4 barras corrugadas de fibra de vidrio reforzada con resina de poliéster, de 0,6 m de longitud cada una y 12 mm de diámetro, alojadas en taladros realizados en la prótesis y la madera sana, y relleno de los taladros con la misma resina. Montaje y desmontaje de apeo.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt08ema050b

m³

Madera para encofrar, de 26 mm de espesor.

0,006

385,00

2,31

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,100

1,50

0,15

mt08var060

kg

Puntas de acero de 20x100 mm.

0,050

8,75

0,44

mt08dba010d

l

Agente desmoldeante, a base de aceites especiales, emulsionable en agua, para encofrados metálicos, fenólicos o de madera.

0,030

1,80

0,05

mt50spa050m

m³

Tablón de madera de pino, dimensiones 20x7,2 cm.

0,001

439,20

0,44

mt50spa101

kg

Clavos de acero.

0,140

1,87

0,26

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,014

19,25

0,27

mt26reh100f

Ud

Cartucho de 380 ml de resina epoxi-acrilato, libre de estireno, MasterFlow 920 AN "Master Builders Solutions", de dos componentes, con dosificador y boquilla de mezcla automática, para anclajes estructurales verticales y horizontales.

0,639

15,67

10,01

mt07mee014fa

m³

Madera aserrada de abeto (Abies alba), acabado cepillado, para aplicaciones estructurales, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller.

0,008

601,70

4,81

mt07cef010f

m

Barra corrugada de fibra de vidrio reforzada con resina de poliéster, de 12 mm de diámetro, con superficie arenada como mejora de la adherencia, para armado y refuerzo estructural.

2,400

8,93

21,43

Subtotal materiales:

40,17

2

Equipo y maquinaria

mq09sie010

h

Motosierra a gasolina, de 50 cm de espada y 2 kW de potencia.

0,063

3,36

0,21

Subtotal equipo y maquinaria:

0,21

3

Mano de obra

mo020

h

Oficial 1ª construcción.

0,604

21,41

12,93

mo112

h

Peón especializado construcción.

0,345

20,43

7,05

mo058

h

Ayudante carpintero.

0,266

20,46

5,44

mo113

h

Peón ordinario construcción.

0,266

20,10

5,35

Subtotal mano de obra:

30,77

4

Costes directos complementarios

%

Costes directos complementarios

2,000

71,15

1,42

Coste de mantenimiento decenal: 2,90€ en los primeros 10 años.

Costes directos (1+2+3+4):

72,57

UNIDAD DE OBRA EMY240: REPARACIÓN DE ELEMENTO DE FORJADO DE MADERA, MEDIANTE PRÓTESIS DE MADERA Y ARMADURA.

CARACTERÍSTICAS TÉCNICAS

Reparación de extremo de vigueta de forjado de madera, eliminando la zona deteriorada y colocando una prótesis de 10x15x50 cm de madera aserrada de abeto (Abies alba), acabado cepillado, para aplicaciones estructurales, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, adherida a la madera sana mediante resina epoxi-acrilato, libre de estireno, MasterFlow 920 AN "Master Builders Solutions". Unión de la prótesis y el resto de la madera sana mediante 4 barras corrugadas de fibra de vidrio reforzada con resina de poliéster, de 0,6 m de longitud cada una y 12 mm de diámetro, alojadas en taladros realizados en la prótesis y la madera sana, y relleno de los taladros con la misma resina. Montaje y desmontaje de apeo.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Instalación del apeo. Corte de la zona dañada y saneado. Replanteo y ajuste de la prótesis de madera. Aplicación de la resina sobre la madera sana. Colocación de la prótesis y sujeción provisional de la misma. Ejecución de los taladros, perforando tanto la madera sana como la prótesis. Colocación de las barras corrugadas en los taladros. Relleno de los taladros con resina. Desmontaje del sistema de encofrado. Desmontaje y retirada del apeo. Retirada y acopio de escombros. Carga de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,993

0,903

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,013

0,009

17 04 05

Hierro y acero.

0,139

0,066

Residuos generados:

1,145

0,978

17 02 03

Plástico.

0,128

0,213

Envases:

0,128

0,213

Total residuos:

1,273

1,191
